LANmark-6 EVO Snap-in 非屏蔽模块

应用

Aginode LANmark-6 Evo Snap-In 非屏蔽模块是按照国际和美国布线标准中规定的最新 6 类规范制造和测试的，其设计达到或超过了支持高达 250 MHz 的所有应用所需的质量和性能标准。

• 10 BASE-T 以太网
• 100 BASE-T 快速以太网
• 1000 BASE-T 千兆以太网
• 155 Mb ATM
• 622 Mb ATM
• 1.2 千兆 ATM
• PoE++ 类型 4（IEEE 802.3bt），包括 IEC 60512-9-3（测试 9c）和 IEC 60512-99-002（测试 99b）。
• 未来的 E 类应用

设计

Aginode LANmark-6 Evo Snap-In 非屏蔽模块的设计与LANmark-6电缆和跳线相匹配，并与所有LANmark模块化组件互补，例如：

• Snap-in配线架（固定、抽屉和倾斜）和区域配线箱
• Snap-in面板（英国、美国、欧洲和德国风格）

性能

Aginode LANmark-6Evo Snap-In 非屏蔽模块符合或超过ISO/IEC 11801、IEC 60603-7和ANSI/TIA 568.2中对6类连接硬件的要求。

安装

理线器可确保快速、轻松地端接 LANmark-6 Evo  Snap-In 非屏蔽模块，而无需使用punch down工具。可选工具 (N420.567) 可提高安装的简便性。


保证

 LANmark-6 Evo  Snap-In 非屏蔽模块性能保证达到或超过上述标准的要求。

模块和包装上的可追溯代码确保质量验证。

使用 LANmark-6 电缆和连接的安装可获得 25 年的全系统质保，其中包括 Aginode 认证系统质保中所述的部件、安装、通道性能和应用支持。

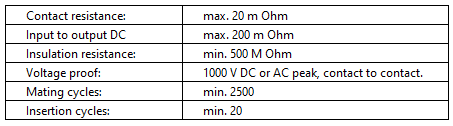

机械和电气特性



电气性能
