Das Design muss kompakt und robust sein, die Geräte sollten eine hohe Redundanz in Bereichen wie Datenübertragung und Stromversorgung bieten und ein hohes Maß an Verfügbarkeit und Sicherheit gewährleisten. Die Einhaltung spezifischer Industrienormen ist ebenso wichtig wie fortschrittliche Lösungen für die laufende Überwachung. Derzeit wird eine große Anzahl von "nicht-traditionellen" Geräten an die Netze angeschlossen, die von SCADAs überwacht und verwaltet werden müssen. Da große Bereiche abgedeckt werden, muss das Netzwerk intelligenter als je zuvor verwaltet und gewartet werden, wobei ein zentraler Ansatz verfolgt wird.

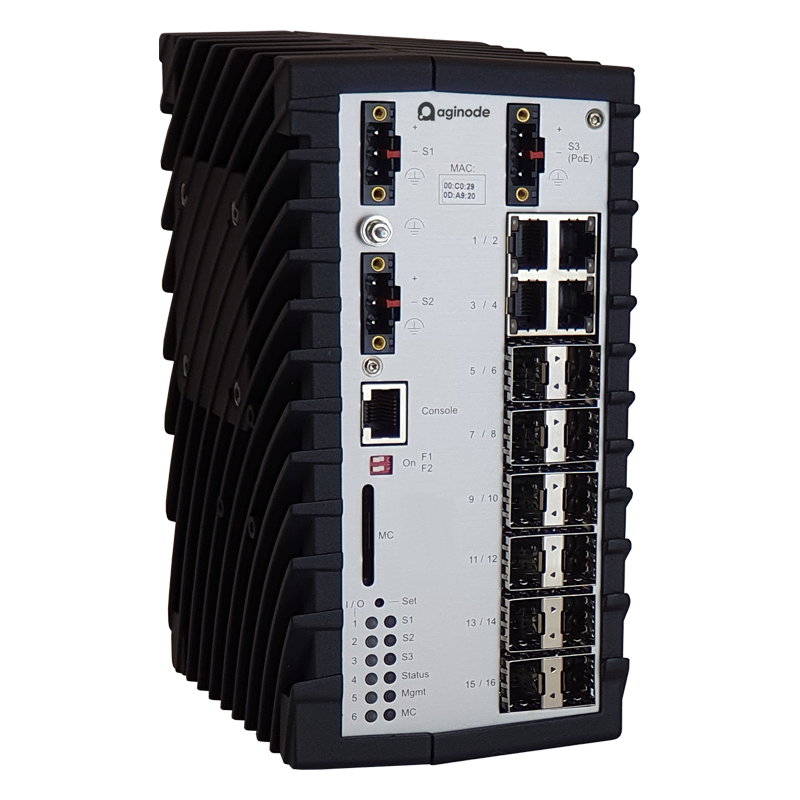

Die Aginode managed Industrial Ethernet Familie ist Teil des Aginode LANactive Industry Produktportfolios und wurde für die Installation von robusten und zuverlässigen Netzwerken in rauen Umgebungen entwickelt. Die LANactive Industry iGigaSwitch-Familie wurde entwickelt, um maximale Netzwerkverfügbarkeit, Sicherheit und eine lange Lebensdauer in rauen Umgebungen zu gewährleisten und die Wartung des Netzwerks zu erleichtern. Die iGigaSwitch-Familie bietet große Flexibilität beim Netzwerkdesign - sie verfügt über bis zu 16 Gigabit-Ports und bis zu 12 SFP-Ports. Der iGigaSwitch ist für die Montage auf DIN-Hutschienen ausgelegt und wird mit einem externen Netzteil geliefert, um im benötigten Leistungsbereich zu arbeiten.



I/O-Schnittstellen

Die I/O-Schnittstellen des iGigaSwitch ermöglichen eine schnelle, einfache und kostengünstige Integration von nicht-IP-basierten Geräten wie z.B. verschiedenen Sensoren, Controllern, Tastern etc. Der iGigaSwitch bietet umfangreiche Managementfunktionalitäten mit Interaktionen, Versenden von Meldungen sowie der Aktivierung von Alarmen.

PoE/PoE+/PoE++

Bis zu 12x angeschlossene Ethernet-Geräte können mit Power over Ethernet versorgt werden gemäß
IEEE 802.3at (PoE+) mit bis zu 30 Watt pro Port und einem Gesamtbudget von 360 Watt versorgt werden. Der iGigaSwitch 1004 E+ SFP-4VI HW5 ist in der Lage, PoE++ nach IEEE 802.3bt mit 90W (Typ 4) pro Port und einem Gesamtbudget von 540W pro Switch bereitzustellen.

IEC 61850

Die Aginode iGigaSwitch-Familie erfüllt die Anforderungen der IEC 61850 (Teile 6, 7-1, 7-2, 7-3, 7-4, 8-1, 9-1 und 9-2 Kommunikationsnetze und -systeme für die Automatisierung von Energieversorgungsunternehmen). Diese Funktionalität ist für das Smart Grid von entscheidender Bedeutung und ermöglicht die Verwendung standardisierter Geräte, um die korrekte und zuverlässige Kommunikation aller vernetzten Geräte der Smart Grid-Infrastruktur (einschließlich Switches, SPS, verschiedene Steuerungen, Sensoren usw.) untereinander und mit der zentralen SCADA zu gewährleisten. Die Konformität wurde von KEMA/DNV-GL geprüft und bestätigt.

Einfache Wartung

Es gibt eine breite Palette von Industrial-Ethernet-Switch-Funktionen, die die Wartung des Netzwerks erheblich vereinfachen. In vielen Fällen sind die Netzwerkinfrastrukturen über weite Bereiche verstreut - intelligente Stromnetze, industrielle Infrastrukturen, Öl- und Gasanwendungen, IP-Videoüberwachung und Sicherheitssysteme in
campus oder Städten, etc.

Aginode-Switches verfügen über eine umfangreiche Diagnosefunktionalität, die eine Vielzahl von Informationen über ihren Zustand, ihre Temperatur, ihren Stromverbrauch, die Nutzung der Ports, PoE und vieles mehr liefert. Für viele Parameter können Alarme definiert werden, um IT-Wartungsprozesse zu automatisieren.
Die Kabeldiagnosefunktion der Aginode Industrie-Switches gewährleistet eine einfache und schnelle Lokalisierung möglicher Fehler auf den angeschlossenen Twisted-Pair-Kupferkabeln. Eine Identifizierung von Kurzschlüssen, Unterbrechungen, Impedanzfehlern oder Vertauschungen kann über die Managementfunktion bis zum Zähler lokalisiert werden.
Durch den Einsatz von SFP-Modulen mit Digital Diagnostic Monitoring Funktion in unseren Aginode iSwitch Systemen sind Sie in der Lage, die optischen Parameter (optische Eingangsleistung, optische Ausgangsleistung, Laserbias-Strom) zu überwachen und aufkommende Probleme mit der Glasfaserverbindung frühzeitig zu erkennen!
SD-Karten mit eindeutiger MAC-Adresse - diese Option erleichtert die Netzwerkwartung, indem sie verschiedene Prozesse wie die Einrichtung und den Austausch von Switches vereinfacht. Diese Option hilft, die Ressourcen des IT-Personals intelligenter und effizienter zu nutzen.
LANactive Manager (Aginode-Switch-Konfigurations- und Verwaltungsplattform) ist eine einfach zu bedienende, intuitive und effiziente Lösung zur Überwachung, Verwaltung und Konfiguration von Aginode-Switches.

Interoperabilität

Aginode Industrial Ethernet Switches bieten geprüfte und zugelassene Interoperabilität, einschließlich ihrer proprietären
protokolle, mit einer Vielzahl von Herstellern, einschließlich Cisco, HP, Alcatel Lucent (Nokia), Extreme Networks, etc.

Darüber hinaus unterstützen Aginode Industrial Ethernet Switches:

• unterstützen CDP (Cisco Discovery Protocol) und LLDP-Protokolle
• sind kompatibel mit dem Cisco Secure Access Control Server ACS
• Aginode iGigaSwitch Familie kann in verschiedenen SCADAs arbeiten.

Management

• WEB/SNMP/SSH/V.24-Verwaltung
• Verbesserte Sicherheitsfunktionen durch kontrollierten Zugriff auf die Managementdaten über verschiedene Authentifizierungsebenen, Portsicherheit und verschlüsselte Kommunikation (SCP, SSHv2, HTTPS, RADIUS, SNMPv3, IEEE 802.1X usw.)
• Integration in jede SNMP-basierte Management-Plattform
• Einfache Konfiguration einer großen Anzahl von Switches über LANactive Manager (Administrationstool)
• IPv6 gemäß IPv6 Forum Phase 2 Kernspezifikation

GigaSwitch V5 IND Serie - Managebare industrielle Ethernet-Switches

Die Aginode LANactive GigaSwitch V5 IND Serie ist für die Installation in industriellen Umgebungen konzipiert. Die neueste Generation von Switches ist mit einem hochmodernen Netzwerkprozessor ausgestattet und bietet verbesserte Leistung, Sicherheit und Redundanzfunktionen.


7-Port-Version

Die GigaSwitch-Version mit sieben Ports ist Teil der aktuellen V5-Serie. Diese spezielle Variante mit drei Uplink-Ports ermöglicht eine redundante Anbindung des GigaSwitch über Glasfaser. Der RJ45-Uplink kann für den Anschluss eines zusätzlichen Wireless LAN Access Points genutzt werden. Alle Uplinks unterstützen Link Aggregation zur Redundanz und Verdoppelung der Bandbreite auf bis zu 2Gbps.

Snap-In-Installation und DIN-Hutschienen-Montage

Die sehr kompakte Bauweise des GigaSwitch ermöglicht eine werkzeuglose Snap-In-Installation in die gängigen 45 mm Kabelkanalsysteme oder Bodendosen ohne spezielles Montagezubehör. Der spezielle Montageclip ermöglicht auch eine Installation auf DIN-Schienen.

Stromversorgung über Ethernet

Bis zu 5x angeschlossene Ethernet-Geräte können mit Power over Ethernet versorgt werden. Nach dem neuesten IEEE 802.3at (PoE+) Standard stehen bis zu 30 Watt pro Port für jedes angeschlossene Gerät zur Verfügung, bei einem Gesamtbudget von 150 Watt.

Speicherkarte

Die optionale Speicherkarte speichert automatisch die komplette aktuelle Konfiguration und Firmware des Geräts. Im Falle eines Ausfalls ermöglicht diese Funktion einen einfachen Austausch der Hardware ohne zusätzliche Konfiguration. Darüber hinaus kann jede Speicherkarte mit einer eigenen MAC-Adresse geliefert werden, die vom Switch übernommen wird.
